Calcular tensiones y reacción de punto de articulación de una barra

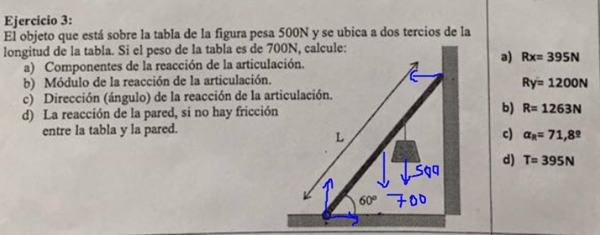

Ejercicio. Muchas gracias. Yo pude calcular la reacción de la pared que me dió 375N. Se me dificulta para calcular los componentes de rx y ry y los ángulos. ¿En las rx yo no tendría en cuenta la de los peso ya que sería seno de 270°?

1 respuesta

Respuesta
1

Segun sabras... si elsistema esta en equilibrio tenes: Sumatoria de fuerzas segun x y segun y = 0. Ademas momento respecto de un punto cualquiera = 0.

Fuerzas del apoyo en el piso ... Rax y Ray

Fuerza de reacción de la pared... Rbx

Sumatoria de fuerzas:  Resultante segun y = Ray = 500 + 700 = 1200 N.

Momento tomado con respecto al apoyo del piso:   -Rbx L sen 60° + (500. 2L/3 + 700. L/2) sen 30° = 0 .......( anulas L y reemplazas datos)...........- Rbx . 0.866 + (333.33 + 350) . 0.5 = 0

Rax= 341.6/ 0.866 = 394.5 N

Modulo reaccion de la articulacion = (Rax^2 + Ray^2)^1/2 = ( 394.5^2 + 1200^2)^1/2 =1263 N

Angulo de reaccion de articulacion = arc tg (1200/394.5) = 71.8°.

Muchísimas gracias Alberto haberlo compredido  te quería pedir el inmenso favor cuando tengas tiempo  sin compromiso el dibujo o es correcto como lo dibuje yo

Si que lo es Fernando... Tendrias que agregar en el apoyo de la pared Rby y luego decir que es = 0 porque te dicen que no hay rozamiento en la pared. Obviamente la tabla si se sostiene es porque la fuerza Rax = 394.5 N es de roce. Y no supera el limite.

¡Gracias! Muchisimas gracias alberto quedó muy fácil y resumido. yo descomponía cada fuerza en la dirección de la barra
