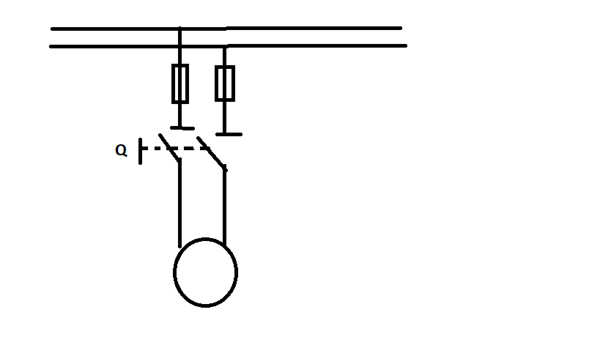

¿Qué significa este símbolo que esta abajo de los fusibles?
Es un interruptor para encender y apagar un motor lo que hay debajo de los fusibles.?
Que significa la Q?
¿O qué hay debajo de los fusibles?
¿Qué significa la Q?
3 respuestas
Es una llave interruptora.. Si se trata de accionamiento manual o por fines de carrera u otros sensores ya dependerá de la Normalización que se esta utilizando.
¿A qué refieres con fines de carrera?
¿Y la QUE que significa?
Te lo esta contestando Mario Gomez. Siempre hay que tener el diseño a la vista.
No había entendido la respuesta...
De todos modos, ese esquema estaría errado porque arriba del motor, vos tienes la llave térmica que alimenta el motor y más arriba la llave general de ese tablero y más arriba otro tablero o el mismo ICP y el contador.
De manera que ese esquema solo da a entender que el motor esta directamente conectado a una llave termomagnética(representada por los fusibles) y luego directo a la línea de distribución, por lo cual es una mentira. ¿No te parece?
Los fusibles no son una llave termomagnética, sino un simple dispositivo térmicos de desconexión. Una llave siempre puede reponerse.
En cuanto al signo Q ... no comparto la version de Prieto Diaz... no se en que normalización esta citado eso... y además en todo caso las Q o A significan Salidas o Actuadores en dispositivos programados de automatización y nunca Entradas. Por eso estoy coincidiendo con el comentario de Mario Gomez.
No..., claro que un fusible no es igual a una llave térmica, lo que pasa es que mencione llave térmica porque ha sustituido completamente a los fusibles, por eso la imagen que envíe corresponde a un esquema antiguo cuando los fusibles no habían sido reemplazados por los ITM..
En cuanto al símbolo QUE, vos decís que representaría dispositivos actuadores programados de automatización... pero en e esquema parece una simple llave interruptora, no creo que sea un dispositivo automatizado.
Pero lo que no comprendí de tu respuesta es a que te referías con la expresión
"fines de carreras"
Un F.C. - fin de carrera - es un interruptor que se acciona al alcanzarlo o tocarlo un mecanismo móvil ( leva, barra móvil, etc.) ... son finales de carrera los sensores que detienen en puntos determinados la apertura o cierre de un portón de garaje p. ejemplo... en los automatismos estos interruptores se llaman sensores.
Ok ahora comprendo... pero concuerdas en que arriba de ese motor hay un elemento de protección, y aguas arriba uno general y luego el ICP... o sea ese esquema esta muy simplificado
Si ... claro... así no estaría protegido ese motor.
La Q, significa un estado y existe la Q inversa que es el estado inverso, asi que es Q, con el interruptor abierto.
O sea que la QUE simplemente significa un estado,... ¿y si la llave estuviera cerrada como escribes la Q?
Escribes Q con una rayita encima, se llama Q negada.
Pero ese esquema solo da a entender que el motor esta directamente conectado a una llave termomagnética(representada por los fusibles) y luego directo a la línea de distribución, por lo cual es una mentira.
Porque la realidad es que arriba del motor hay muchos más elementos de protección
Depende de la potencia del motor lleva más protecciones y un arrancador estrella - triangulo.
El símbolo solo dice que Q = motor parado = interruptor abierto .
Exacto, solo se dibuja en el Plano, para avisar que existe algún tipo de interruptor por ahí...Que vendrá indentificado en la descripción, de ser necesario. - Mario Gomez
Vos decís entonces que la letra QUE indicaría un interruptor..., se podría haber elegido cualquier otra letra como A, S; V; C; B ...; etc ..., pero por algún motivo que desconocemos se eligió la letra QUE que nadie sabe de donde sale... - Luis Emilio Walker
Exacto... Pusieron "Q", tal como podrían haber puesto "X", "8", Z", "Gg", "3"... etc. Su significado solo esta definido por el Diseñador del Plano... "Q" vendrá mencionada en el Manual del Usuario, Listado de componentes, etc.Mirando el plano tal como viene, solo se puede decir que sea lo que sea "Q", mantiene los contactos Abiertos y por lo tanto al Motor parado, hasta que "Q", actúe y los cierre. - Mario Gomez
Exacto gomez ahora entiendo, el error es no explicar a los lectores lo que es cada símbolo y publicar por publicar para que uno se quede con la duda y comience a hacer preguntas como estas... - Luis Emilio Walker
Tal cual .. Llevo desde mis 12 años (ya cumplí 60) desde aeronáutica, ferrocarriles, marina, desarrollos civiles, etc. Interpretando planos A veces, (muchas) me ha tocado desarmar algún que otro equipo y rastrear físicamente las conexiones, porque a veces venían signos que no se encontraban en ninguna descripción ..o porque eran componentes "secretos" de la marca, que "estaban, pero no figuraban". Por lo general, me sucedía en sistemas "franceses" aplicados a la informática aeronáutica. - Mario Gomez
