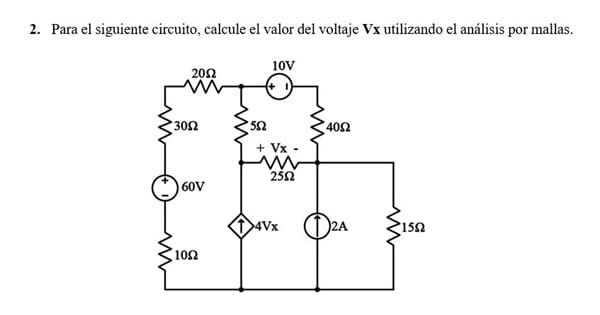

La resolución de este problema de circuitos electrónicos o la fuente donde la puedo encontrar...
Las sugerencias son bien recibidas
1 Respuesta
Respuesta de albert buscapolos Ing°
3
Para resolver por mallas te conviene sustituir la fuente de corriente de 2A + la resistencia paralelo = 15 ohms. en su equivalente Thevenim .............Fuente de tension = 2 x 15 = 30 Volts + Resistencia serie = 15 ohms. Ahora consideras el nodo inferior como tierra.
Ahora veras tres mallas. Con una Supermalla. Planteas las corrientes de malla x Kirchoff y resolves.
Te acompaño link que me parece de utilidad... hay mucha información en Internet sobre el tema " Fuentes dependientes".
https://analisisdecircuitosweb.wordpress.com/indice/supermallas/
