¿Es correcgo este diagrama fasorial?
Disculpen la molestia

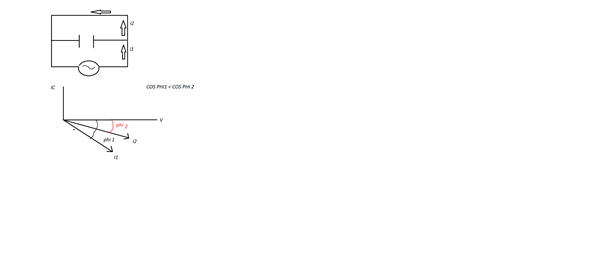

Quería saber si este diagrama fasorial es correcto en función de circuito correspondiente
2 Respuestas
Respuesta de albert buscapolos Ing°
3

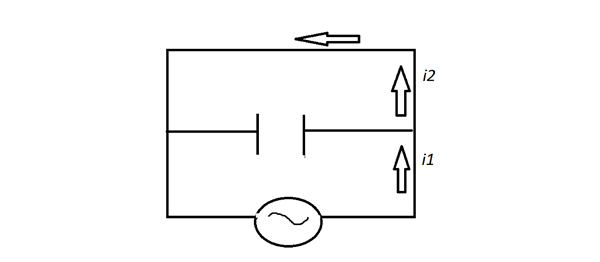

Pero te esquema muestra un claro cortocircuito de la fuente. No corresponde ningún análisis ni diagrama fasorial. ¿Lo ves?
Si....hay un corto arriba del condensador...
O sea que la única corriente cuyo fasor corresponde es la corriente que va por el condensador...no?
Al menos pone una resistencia en la rama superior.
La corriente por el capacitor siempre adelantará respecto de la corriente por el resistor.
Pone valores concretos e intentá el calculo. Es un circuito paralelo RC. De ahí podrás dibujar el diagrama fasorial. Proba con C = 1 microfarad y R = 10 OHMS. V = 220 Volts.
Respuesta de Alberto Montalban
1
I2 esta abajo de el eje x
I1 es el fasor de mas abajo
ic a 90º
