¿Cálculo de la resistencia total?

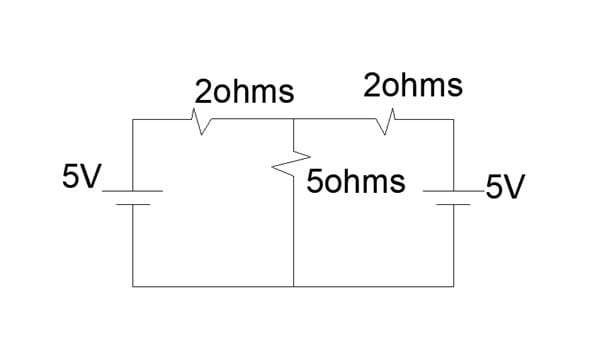

Me gustaría saber como hallar la resistencia total del circuito.
Lo he intentado pasando de delta a triángulo, pero no llego a nada
2 Respuestas
Es un circuito simetrico. Cada fuente ( IDEAL) ve la misma resistencia. R = 2 + 2//5 = 2 + (2X5)/7 = 3.43 ohms.
Si, es un circuito difícil, sobre todo porque no sabes que resistencia calcular, es decir, la resistencia total para cuál de las dos fuentes de alimentación.
Saber cuál fuente de alimentación es la que interesa es necesario, porque tendrás que calcular la corriente total en el circuito y el voltaje total que afectaba la resistencia total calculada.
Vas a utilizar las leyes de kirkoff.
O utiliza la ley de ohm, elimina primero una resistencia de 20 ohms, y una fuente, calcula la corriente total para el circuito que te queda.
Luego elimina la otra resistencia de 20 ohms y la otra fuente de alimentación y calcula la corriente total en el circuito.
Como la resistencia de 50 ohm la utilizarse en los dos casos, las corrientes calculadas a través de ella se suman, con lo que ya puedes calcular el voltaje en está resistencia.
De ahí, ya no es difícil calcular voltajes en el resto de las resisténcias.
