Cuál es el relé en la placa electrónica del frigo LG GB5240AVCW?

¿Cómo puedo identificar el relé (o relés) en la placa base de un frigo LG modelos GB5240AVCW?

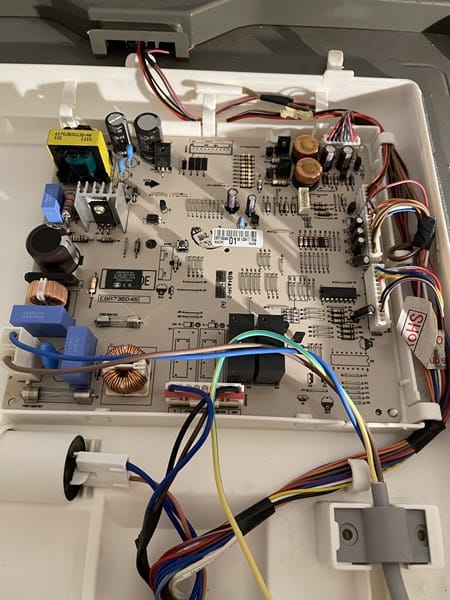

(Adjunto foto).

¿Es sencillo de cambiar?

Gracias de antemano.

2 Respuestas

Respuesta
1

Los dos módulos negros rectangulares y los dos módulos rectangulares azules son los relés. Podrás tomar datos en los laterales para verificarlo. Hay un modulo azul rectangular más pequeño que también pudiera serlo. Especifican datos como la tensión de entrada que activa el relé y la tensión de salida que soporta así como patillas normalmente abiertas-normalmente cerradas si lo tiene. Creo q es NO y NC. También especifican más cosas como la corriente que soporta.

Quizá los negros no lo sean porque aprecio ligeramente que tiene unos agujeritos en las esquinas y pueden ser otra cosa.

¿

¿Fácil de cambiar? Si. Toma datos de los relés y el patillaje y buscalos por internet. Si tienes dudas pasa los datos y lo intento.

Perfecto. Así haré. Muchas gracias por la info y la pronta respuesta!

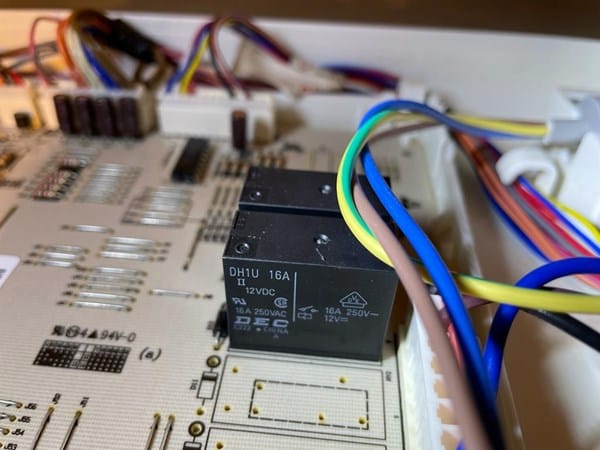

Esto es lo que figura en los relés negros. Alguna web donde podría encontrarlos?

Es un relé normalmente abierto NO con una tensión de bobina de 12 V continua y de contactos 250 V alterna y 16 Amperios máximo. Tendrá 4 patillas soldadas a la placa dos por 250 V alterna y dos de 12 V continua pero el patillaje tiene una explicación un poco extensa ya que aunque no necesites NC (Normalmente cerrado) te los pueden incorporar pero lo puedes cortar. Lo importante es la simetría del patillaje con la placa donde ira encajado.

Sabiendo estos datos habrá bastantes marcas que los vendan. La única pega es que para encontrarlos baratos te suelen vender un lote de varios relés más el porte por internet. Quizá tendrías que pasarte por una tienda de componentes de electrónica y ver que precios tienen individuales. Así les llevas el relé que has sacado para ver la disposición del patillaje. Luego comparas precios de internet y tienda y decides.

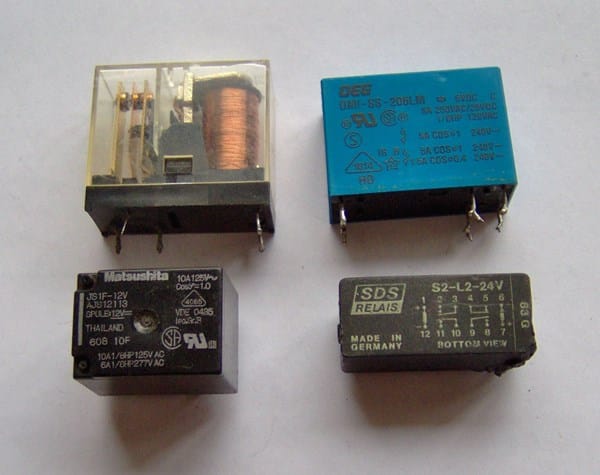

Te paso explicación sobre los relés

https://relequick.com/como-conectar-un-rele/

Respuesta
1

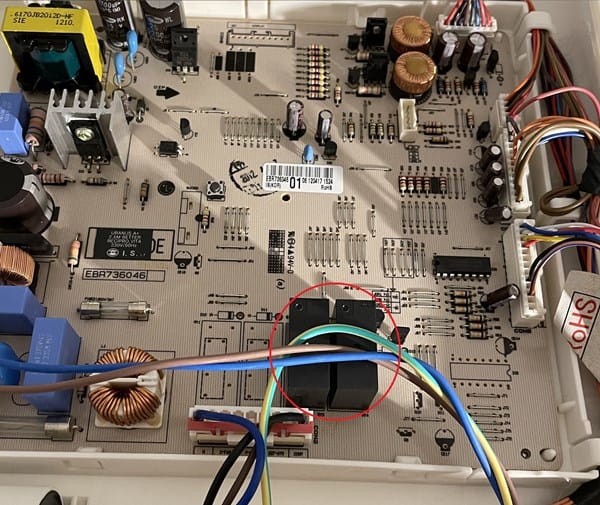

Te los he marcado con un circulo rojo, tienes que tener soldador, estaño y bomba desoldadora para cambiarlos. No es caro, un saldodar bueno son 30-40€ es estaño por 5-10€ (depende de la cantidad menos incluso) lo tienes y la bomba desoldadora:

https://www.leroymerlin.es/fp/81972960/bomba-desoldadora-dexter-boquilla-de-cm-de-

La tienes en cualquier centro de bricolaje por unos 3-5€
