Ayuda con problemas de estática
La barra AB está soportada por
El cable BC (fijo en C). Sabiendo que
Se ejerce una fuerza en B de 50 kg a
Lo largo de BD, determinar:
a) ¿El valor del ángulo?, para el
Cual la tensión en el cable BC es
Mínima
b) El correspondiente valor de la
Tensión para el ángulo
determinado en a).

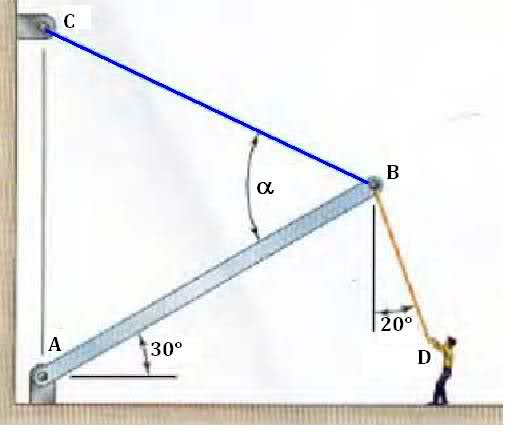

Adjunto Dibujo:
El cable BC (fijo en C). Sabiendo que
Se ejerce una fuerza en B de 50 kg a
Lo largo de BD, determinar:
a) ¿El valor del ángulo?, para el
Cual la tensión en el cable BC es
Mínima
b) El correspondiente valor de la
Tensión para el ángulo
determinado en a).
Adjunto Dibujo:
1 respuesta
Respuesta de Alfredo Pardon La Rosa
Si ejerces una presión sobre la Barra Ab de 50 kg por un angulo deinclinacion de 20 entonces nos quedamos con las fuerzas verticales y horizontakles que son ejercidas contra la barra.
Fvertical=50cos20=46.98 y fuerza horizontal=50sen20=17.10
Para que la cuerda BC tenga la menor tensión es eliminando sus fuerzas verticales, quiere decir, poniendo la cuerda horizontal al plano es decir con un angulo de 30 con respecto a labarra. Con ese angulo solo tendría una tensión de 17.1 kg ya que el punto de apoyo de la barra (A) absorbería el pseo de 46.98 kg
Tension=17.1
Fvertical=50cos20=46.98 y fuerza horizontal=50sen20=17.10
Para que la cuerda BC tenga la menor tensión es eliminando sus fuerzas verticales, quiere decir, poniendo la cuerda horizontal al plano es decir con un angulo de 30 con respecto a labarra. Con ese angulo solo tendría una tensión de 17.1 kg ya que el punto de apoyo de la barra (A) absorbería el pseo de 46.98 kg
Tension=17.1
Ok, gracias por la molestia y por tomarte el tiempo de responder.
Con respecto al problema, ya lo solucione y mi respuesta es otra.
De todas formas gracias.
Con respecto al problema, ya lo solucione y mi respuesta es otra.
De todas formas gracias.
hisoka cual fue tu resultado? - Mike Macias Chavez
