Anónimo

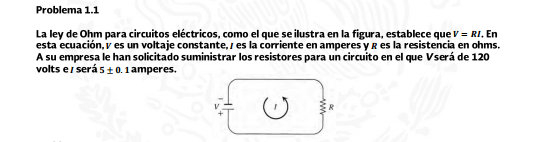

Como puedo suministrar los resistores para el siguiente circuito?
1 Respuesta
Respuesta de Botijo Antiguo
2
La corriente máxima será de 5 + 0,1 = 5,1 A y la mínima 5 - 0,1 = 4,9. Las resistencias que cumplen estos límites son 120 / 5,1 = 23,529 Ohmios y 120 / 4,9 = 24,489 Ohmios. Cualquier valor entre ambos límites cumple con la condición.
En cuanto a la representación gráfica, las resistencias se representan en unos ejes de Voltaje y Corriente, por líneas rectas que pasan por el origen y llegan a los puntos determinados por las fracciones anteriores, y el programa quizá algún otro experto en informática te lo sepa resolver.
