¿Cómo resolver circuitos eléctricos cerrados?

Debes aplicar ley de Kirchoff aplicando las ecuaciones de Mallas o de Nudos. Tendrías 2 mallas o 1 nudo independientes.

No es muy complicado. Si no podes avanzar coméntalo y te ayudamos.

Igualmente deberías aclarar bien los valores de las resistencias y de las fuentes de tensión porque se aprecian borrosos.

@albert buscapolos, allí están las imágenes más nítidas.

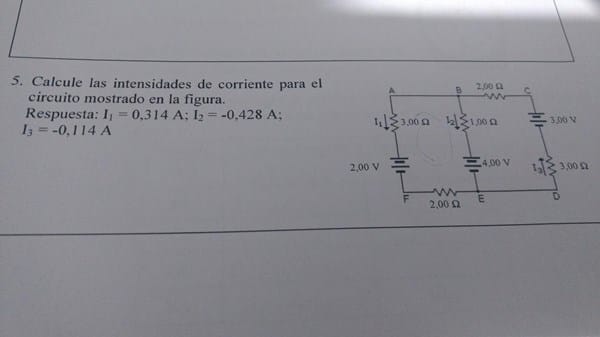

Bueno Juan... te ayudo con el primero. Los dos los resolves en igual forma... aplicando LDK en mallas. Seria el Ejercicio 5.-

Lo primero que harías es identificar las mallas. Llamamos 1 a la de la izquierda y 2 a la de la derecha...Le das un sentido de circulación a las corrientes de malla. Por ejemplo el de las agujas del reloj... las dos iguales.

Ahora planteas ecuación de mallas (Kirchoff) a cada una:

Malla 1 .......I1 ( 1 + 2) + (I1 - I2) 1 = +2-4 = -2 V........I1( 1+2+3) - I2( 1) = - 2  ........ecuacion (1)

Malla 2 .......I2( 2 + 3 ) + (I2 - I1)1  = 4-3 = 1 V..............- I1(1) + I2( 1+2+3) = 1 .......ecuacion (2)

La ecuaciones definitivas te estan quedando:

6 I1 - I2 = -2

-I + 5I2 = 1

Si resolves el sistema estas llegando a que = I1= -  0.314 A...........I2= 0.114.A.....I3= I1-I2 = -0.428 A.

En función de las flechitas de corriente de rama que te ponen tendrías: ( nota que las corrientes de malla las puse con I mayúscula... pero las de rama que te dan están con i minúscula):

i1 = - ( -0.314 ) A = 0.314 A.

i2 = -0.428 A.

i3= - 0.114 A..

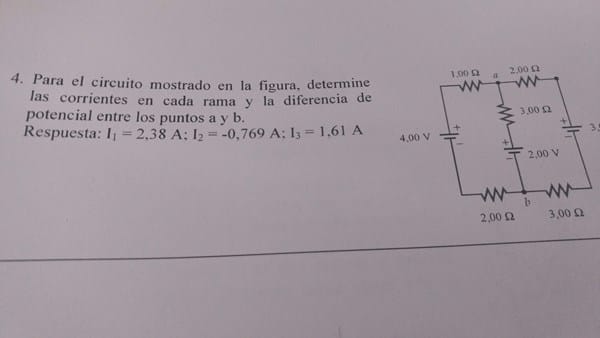

El segundo ya lo haces vos mismo y lo plantearías igual. Hacelo para tomar adiestramiento. Si tienes problema nos volvés a consultar.
