Circuitos eléctricos RLC corriente alterna
Quien me da una mano gracias ya realice las reducciones orientenmen desde

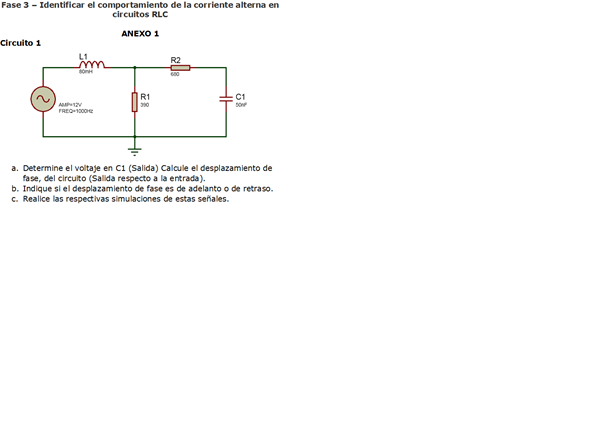

- Calcule el desplazamiento de fase, del circuito (Salida respecto a la entrada).
- Indique si el desplazamiento de fase es de adelanto o de retraso.
- Realice las respectivas simulaciones de estas señales.
1 respuesta
El resultado de las reducciones te estaría dando:
w= 6.28 x 1000 = 6280/s.
Xl = 6280 x 0.080 = j 502.4 ohms. ......................Xc= - j 3184.7 ohms.
Forma polar: Xl= 502.4 / 90° ................................Xc= 3184.7 / -90°
Ahora podes considerar el circuito completo como dos mallas y aplicar LDK
en c.a.
Malla 1 formada por Z11 = 390 + j 502.4 como impedancia propia......+ fuente de alimentacion de 12 / 0 ...................que tomarias como referencia de fase.
Malla 2 formada por Z22 = 1070 - j 3184.7 como impedancia propia sin fuentes.
La impedancia comun a ambas Z12 y Z21 son iguales a 390 ohms c/una.
Ahora formas tu matriz de impedancias:
Z11 I1 - Z12 I2 = 12
- Z21 I1 + Z22 I2 = 0
Y podras resolver por Cramer. Asi hallarias I2.
Con ese valor de I2 ... calculas la caída Xc I2 que es lo que te piden.( En modulo y fase respecto de la tensión de fuente).
Intentalo resolver y si te trabas volvé a consultarnos.
Respecto de las simulaciones ahí ya no te puedo ayudar mucho.
