¿Cómo resolver este problema de estática?

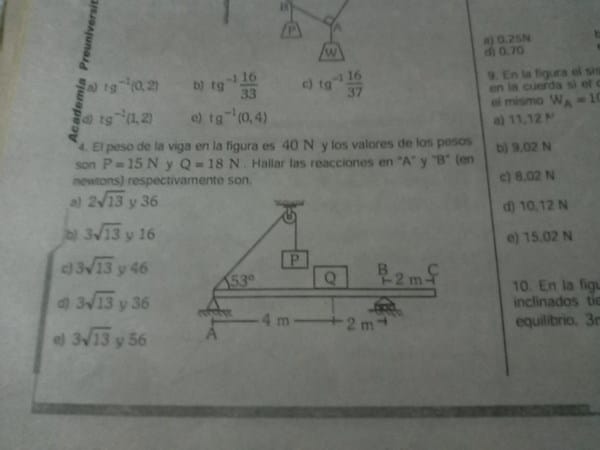

El peso de la viga es 40 N y los valores de los pesos son P=15N y Q=18N. Hallar las reacciones de A y B (en newtons) respectivamente son:
1 Respuesta
Lo tienes que plantear como cualquier caso genérico de equilibrio estático.
Tienes dos apoyos. Fijo en A y móvil en B.
En A tendrías reacciones Rax y Ray dirigidas hacia la izquierda y hacia abajo respectivamente.
En B reacción hacia arriba.
Carga al centro de la viga = 18 + 40 = 58 N
Balance de fuerzas segun x :
- Rax + 15 cos 53° = 0
Balance de fuerzas según y :
- Ray + 15 sen 53° - 58 + Rby = 0
Balance de momentos ( tomados desde A ) :
- 58 x 4 + Rby x 6 = 0
Repasa el calculo y Trabájalo en base a estas ecuaciones . Deberías llegar a alguno de los resultados que te citan, Cualquier duda volvés a consultarnos. No nos molesta.
