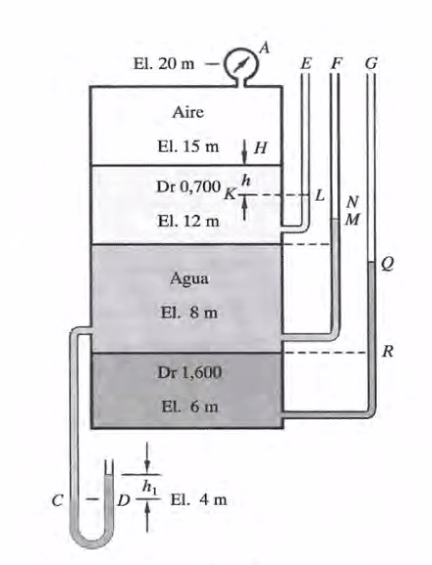

Para una lectura manométrica en A de -0,8 Kp/cm2, determinar a) la elevación en las ramas abiertas de los piezometros E, F Y G

Te explico conceptualmente el método. Las cuentas las harías tu mismo.

Tendrás que uniformar unidades con el S.I. ( Kg, m, s). Para la presión será el Pascal.

Para lo que sigue iras aplicando la expresión Presión = ro x g x altura en cada caso. A medida que vas descendiendo vas sumando la presión de los niveles superiores.

Para los casos que te dan Dr guiate por Dr= ro / ro ( H2o) en el caso de las capas liquidas.

ro aire = 1.20 Kg/m^3  ......................................ro H2O = 1000 Kg/m^3

Comenzamos desde la parte superior........P1= -0.8 Kp/cm^2 ....la reducis a Pa .resultandote P1= - 81000 Pa.

Presion E = P1 + Presion de la capa de aire de 5 metros altura + Presion del liquido Dr= 0.700 con 3 metros altura.

Desarrollando tendrias:

Presion E =   -81000 + (1.20 x 9.81 x 5 ) + ( 1000 x  0.7 x 9.81 x 3) = .................................. Analogamente seguis con;

Presion F = Presion E + 1000 x 9.81 x 4 = ....................................

Presion G = Presion F  + 1000 x 9.81 x 1.6 x 2 = ..........................

Con las presiones de cada tramo conocidas, calcularías las alturas en los tubos piezometricos mediante... P= ro x g x altura... en cada caso.

El mismo criterio para la altura de la columna de Hg, considerando la diferencia de cotas que te dan = 2 metros y la densidad del mercurio = 13600 Kg/m^3

Cualquier duda volvés a consultarnos.
