Conectar Google Nest a Caldera Tifell TGIM

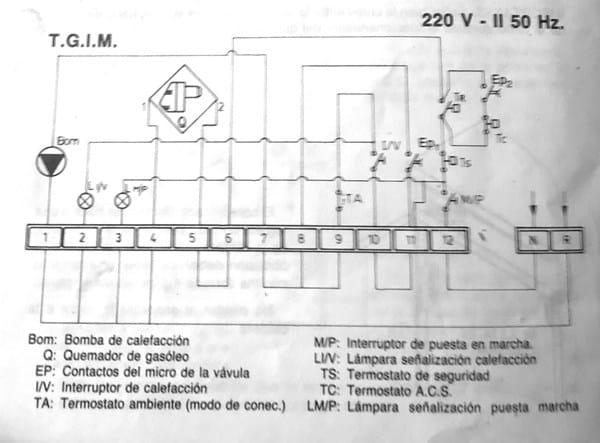

Estoy buscando ayuda para poder conectar el termostato a esta caldera. Por si puede ayudar tengo el esquema eléctrico.
1 Respuesta
Respuesta de Rober Chispas
Tienes que mirar en la clema del numero 9 saldrá un cable hacia el interruptor de encendido.
Si lo localizas se trata de poner en serie el contacto del termostato.
Envía una foto del esquema del termostato, ya que hay más de un modelo.
Gracias Rober, veo que la línea 9 tiene para poner el TA en lineal.

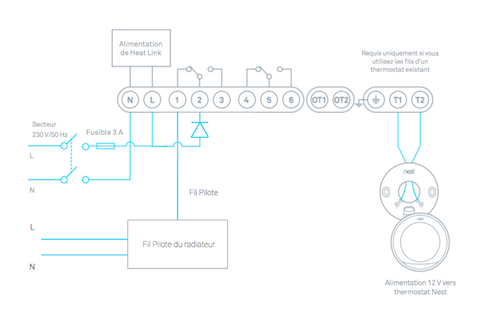

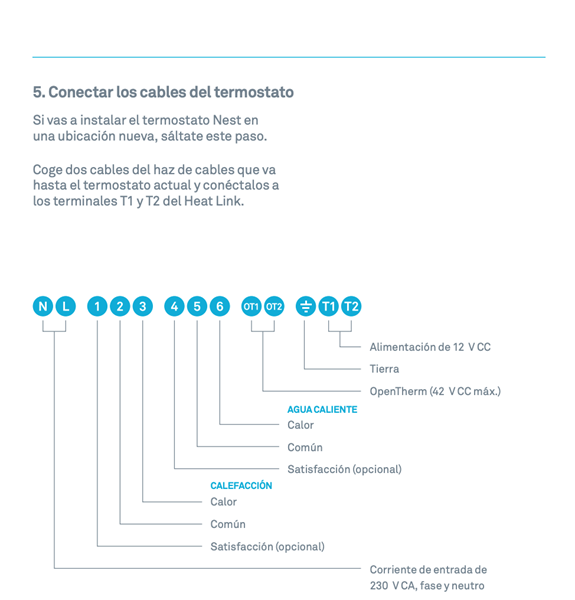

Por general se conecta la fase y Neutra (L-N) y el 2 y 3 a las líneas donde iría un termostato normal, que nunca he tenido.
Lo que tu dices es que corte la línea 9 e instale una entrada y una salida en ese cable (2-¿3)?
No, sería entre el 1 y 2. Haz la prueba.
