Aplicación de la estática de partículas en la resolución de problemas.

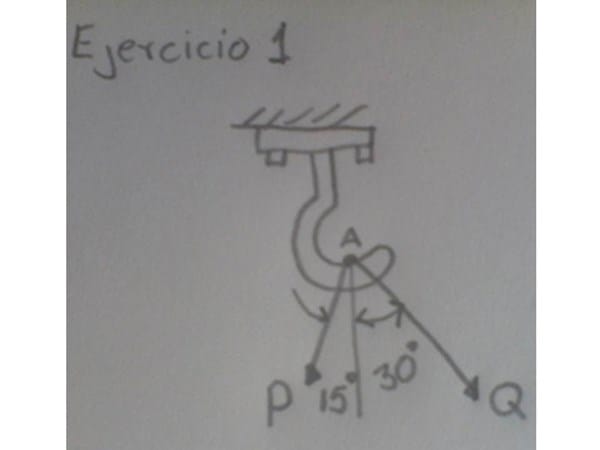

Dos fuerzas P y Q se aplican en el punto A del gancho que se muestra en la figura. Si se sabe que P = 75 N y Q = 125 N, determine de manera gráfica la magnitud de su resultante y su dirección respecto al eje x.
1 respuesta
Respuesta de albert buscapolos Ing°
1
Utiliza el método del rectángulo, y luego aplica: EL TEOREMA DEL COSENO.
Traza las paralelas a P y a QUE y construís el rectángulo de fuerzas.
R es la diagonal mayor del rectángulo.
Luego decís:
R= Resultante = V( 75 ^2 + 125^2 - 2 x75 x 125 x cos alfa
El angulo " alfa" es el opuesto al vector R. Es el angulo entre P y Q.
2 X 45° + 2 x alfa = 360 ° ................................alfa = (360 - 90) / 2 = 135 ° con coseno negativo.
Aplicas ahora la formula de R y tendras el resultado que te piden.
Te deberia estar dando R = 185.7 N.
