Área encerrada en señal cuadrada
Hola, tengo dudas respecto a si la siguiente pregunta me pide que halle el área encerrada en cada señal y las compare, o por el contrario me pide que halle valores medios. Aunque tampoco se si estas dos opciones a la practica darían resultados diferentes, o serian lo mismo.

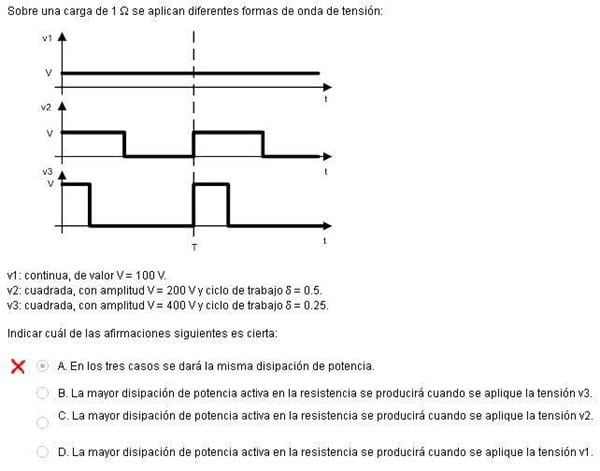

La pregunta es la siguiente y se dan 4 opciones posibles a elegir:
Yo creo que en los tres casos daría la misma disipación e potencia, pero algunos compañeros de clase me han dicho que la respuesta correcta debería ser la (B), aunque no se el porque, o si a lo mejor se han equivocado.
Te agradecería mucho si me pudieras indicar como se resuelve.
Gracias anticipadas por la ayuda.
Un saludo
1 Respuesta
No es este mi tema, No sé como se mide la disipación de potencia activa. Pero si hacemos caso al título de la pregunta y la disipación es el área encerrada es la misma en los tres casos.
Bueno, espera que voy a hacer alguna cuenta:
Potencia = R·I^2 = V·I
Trabajo = R·I^2·t = V·I·t
Cuando V=0 no hay trabajo solo cuenta el ciclo donde hay voltaje
T1 = 100t
T2 = 200 · 0.5t = 100t
T3 = 400· 0.25t = 100t
El trabajo que será lo mismo que la disipación de potencia es el mismo en los tres casos.
Luego la respuesta es la A
Y eso es todo.
