Como se podría resolver este ejercicio de electrónica digital

Sistema de alarma

2.- Tres foto-celdas son iluminadas por tres luces intermitentes, se supone que las luces son intermitentes en secuencia, de modo que en ningún momento las tres luces estarán encendidas o apagadas al mismo tiempo. Cada foto-celda se utiliza para supervisar una de las luces y está en un circuito que produce un voltaje de salida BAJO cuando la foto-celda esta obscura y un voltaje de salida ALTO cuando la foto-celda esta iluminada.

Diseñe un circuito lógico que tiene como entradas las salidas del circuito de las foto-celdas, el cual produce una salida ALTA siempre que las tres luces estén encendidas o bien todas apagadas al mismo tiempo.

1 Respuesta

Respuesta
2

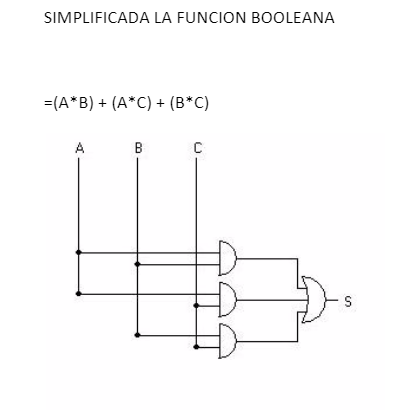

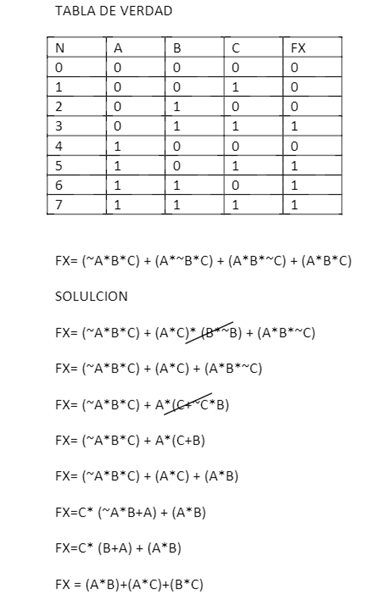

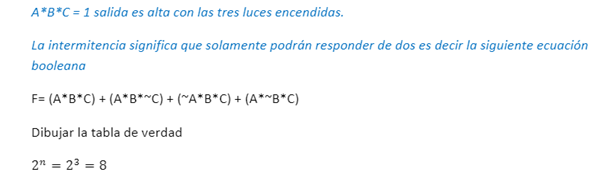

Otra vez Xavier:

Un agradecimiento al Ing Melvin Orlando, el cual nos ayudo a la resolución de este problema.

Añade tu respuesta

Haz clic para o
