Ejercicio Circuito Corriente Continua, calcular diferencia de potencial ¿?

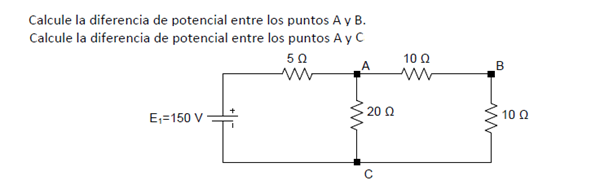

Hola gente me ayudan, necesito calcular la diferencia de potencial en los puntos A y B, también en los puntos A y C, desde ya muchas gracias :D
1 respuesta
Respuesta de albert buscapolos Ing°
1
La fuente de 150 volts ve una resistencias equivalente a 5 + 20//20 = 15 ohms.... luego la corriente de entrada será = 150/15 =10 A.
lA tensión del punto A será de 150-(10 x 5)=100 volts .
Luego d.d. p. AC,=100 VOLTS
D.d.p AB=100/2=50 VOLts.
