2. Por un Venturimetro de 30cm x 15cm circula agua a razón de 0,0395 m3/s

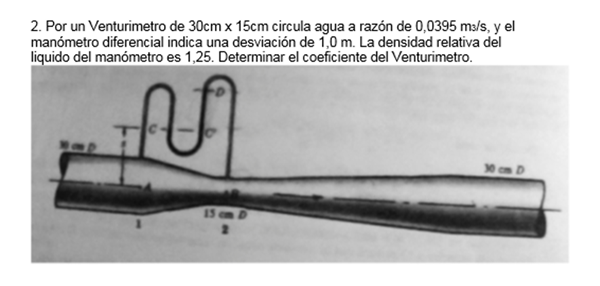

- Por un Venturimetro de 30cm x 15cm circula agua a razón de 0,0395 m3/s, y el
manómetro diferencial indica una desviación de 1,0 m. La densidad relativa del
Liquido del manómetro es 1,25. Determinar el coeficiente del Venturimetro.
1 Respuesta
Aplicarias la formula siguiente, derivada del teorema de Bernuolli para el venturimetro:
V2 ^2 = C^2 ( 2g( delta p/ ro) / ( 1 - A2/A1)^2)
Velocidad de salida= V2 = caudal / A2 = 0,0395 m3/s / 0.0177 m^2 = 2.23 m/seg.
A1 = area de entrada = 3.14 x 0.3 x 0.3 / 4 = 0.07 m^2
A2= Area de salida= 3.14 X 0.15 X 0.15/4 = 0.0177 m^2
2g ( delta p / ro ) = 2 x 9.80 x( ro (manometro) x 9.80 x 1 ) / ro( agua) = 2 x 9.80 x 1.25/1 x 9.80 = 240
Ademas ( 1 - A2/A1)^2 = (1 - 0.0177 / 0.070)^2 = 0.558
Reemplazas en la formula original y tenes:
V2^2 = 4.973 = C^2 x (240 / 0.558) = 430.1 C^2 .........................C = 9.30.
¡Gracias! Muy amable por colaborarme
De nada. Siempre manda fotos o croquis de lo que estas necesitando.
